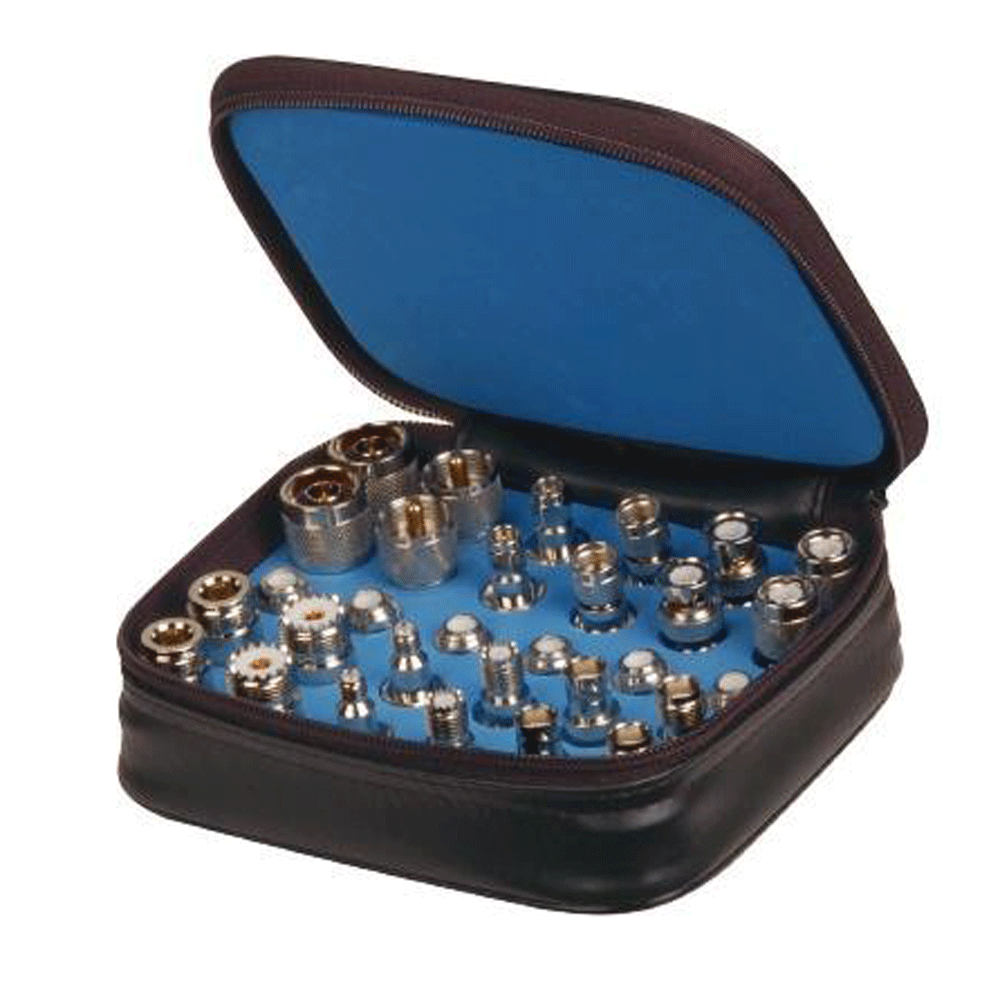

Набір M57993 складається з 30-ти технічних нікельованих адаптерів із позолоченою контактною групою. Містить по 2 одиниці вилок і розеток високочастотних адаптерів типу N, UHF, SMA, mini UHF, BNC, TNC і 6 одиниць універсальних з'єднувачів.
Технічні характеристики
N роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот: 0-11 ГГц;
- Номінальна напруга: 1000 В змінного струму;
- Опір контакту: 3,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 2500 В змінного струму упродовж 1 хвилини.
; |
SMA роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот: 0-18 ГГц;
- Номінальна напруга: 1000 В змінного струму;
- Опір контакту: 3,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 1000 В змінного струму упродовж 1 хвилини.
|
BNC-роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот:: 0-4/0-1 ГГц
- Номінальна напруга: 500 В змінного струму;
- Опір контакту: 3,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 1500 В змінного струму упродовж 1 хвилини.
|
UHF роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот: 0-300 МГц;
- Номінальна напруга: 500 В змінного струму;
- Опір контакту: 3,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 1500 В змінного струму упродовж 1 хвилини.
|
UHF-мини роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот: 0-2,5 ГГц;
- Номінальна напруга: 335 В змінного струму;
- Опір контакту: 5,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 1000 В змінного струму упродовж 1 хвилини.
|
TNC роз'єми:
- Виконування: вилки + розетки;
- Імпеданс: 50 Ом;
- Діапазон частот:: 0-4/0-1 ГГц
- Номінальна напруга: 500 В змінного струму;
- Опір контакту: 3,0 мОм Макс.;
- Опір ізоляції: 5000MΩ Мін. за 500 В постійного струму;
- Гранична напруга: 1500 В змінного струму упродовж 1 хвилини.
|
