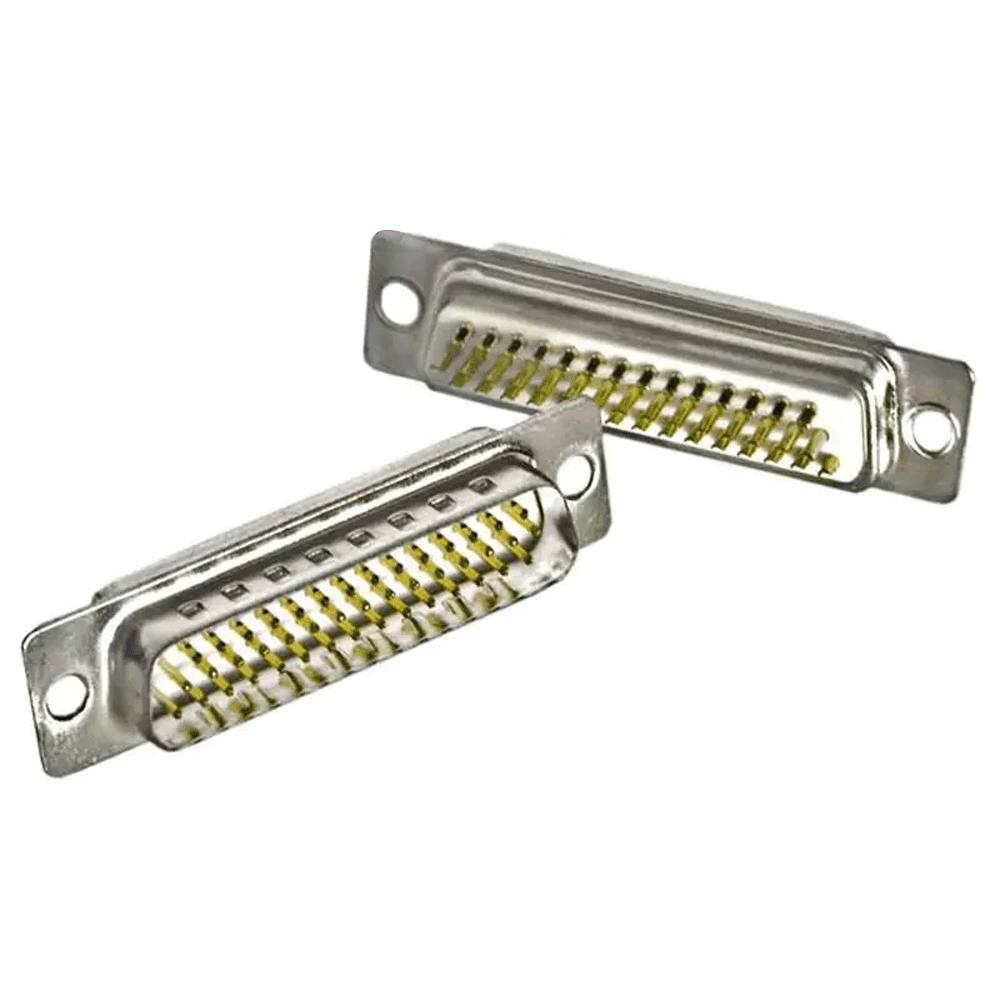

Роз'єм DHS-44M, 44 контакти, вилка для паяння на кабель.
Контактна частина роз'ємів серії D-Sub має металеве обрамлення у формі літери «D» (ключ). Розрізняють роз'єми звичайної та високої щільності контактів (DHx, де «H» — High, високий).
Модифікації роз'ємів D-Sub з монтажем на кабель:
- DB, DHS — пайка на кабель;
- DI — монтаж на шлейф (плоский кабель із кроком 1.27 мм);
- DBI — мають прорізні контакти «ластівчин хвіст», монтуються вставкою на комунікаційний кабель.
Загальна характеристика роз'єму
Матеріал корпусу: сталь, покрита цинком або оловом; Матеріал контакту: фосф. бронза, золото поверх нікелю; Матеріал ізолятор: полістирол, посилений скловолокном UL-94V-O. Допустимі температури: від -55 до +105 °C. |
Електричні характеристики
Граничний струм: 5 А (на контакт); Гранична напруга: 1000 В упродовж 1 хв; Опір ізолятора: не менш ніж 1000 МОм; Опір контакту: не більш ніж 10 -3 Ом; |
Схематичний креслення
A | B | C | D | E | F |
---|---|---|---|---|---|
39.0 мм | 47.0 мм | 53.0 мм | 41.3 мм | 8.4 мм | 2.29 мм |
Корпуси до роз'єму DHS-44M
Корпус DP-25C |
Корпус DPT-25C |
Корпус DN-25C |
Корпус DNT-25C |
Ми рекомендуємо звернути увагу на
Разъем DHS-44F |
Кабель комунікаційний |
Паяльне обладнання |
Припій |
Що може запропонувати наша компанія для своїх клієнтів
Продукцію високої якості та оперативну роботу з будь-яким клієнтом незалежно від кількості замовленої продукції. | |
Продаємо товари від однієї штуки, що дає змогу працювати з кінцевими покупцями та невеликими замовленнями. |
Широкий асортимент дає змогу підібрати потрібний роз'єм і супутнє обладнання. | |
Гнучку систему знижок для дрібнооптових і гуртових фірм під час замовлення вже від 10 одиниць продукції. |
Ми на ринку вже понад 15 років і працюємо тільки з перевіреними заводами-виробниками. Впевнені в якості нашої продукції та готові шукати індивідуальне рішення будь-якого запиту.
Як зробити замовлення
Заказ на сайті або телефоном
Погодження деталей із менеджером
Оплата обраним способом
Оперативна доставка
Основні | |
---|---|
Виробник | Nobrand |
Країна виробник | Тайвань |
Користувальницькі характеристики | |
Тип виконання | вилка (тато) |
Кількість контактів | 44 |
Кількість рядів контактів | 3 |
- Ціна: 54 ₴
