Роз'єми D-SUB

Що таке роз'єм D-SUB?



D-subminiature, або D-sub — сімейство електричних роз'ємів, що застосовуються, зокрема, в комп'ютерній техніці. Назва «зверхмініатюрний» було доречно тоді, коли ці роз'єми тільки з'явилися, у наш час ці роз'єми відносяться до числа найбільш громіздких комп'ютерних сигнальних роз'ємів.

• Опис і номенклатура •

Роз'єм D-sub містить два або більше паралельних рядів контактів або гнізд, зазвичай оточених металевим екраном у формі латинської D, що забезпечує механічне кріплення з'єднання і екранує від електромагнітних перешкод. Форма роз'єму у вигляді літери D захищає від неправильної орієнтації роз'єму. Частина роз'єму, що містить контакти, називається по-англійськи male connector, або plug (по-російськи штекер, або вилка, хоча частіше в даному контексті використовується жаргонний термін «тато»), а частина, що містить гнізда — female connector, або socket (розетка або «мама»). Екран розетки щільно входить всередину екрану вилки. Якщо використовуються екрановані кабелі, екрани роз'ємів з'єднуються з екранами кабелів, забезпечуючи, таким чином, безперервне екранування для всього з'єднання.

Роз'єми D-sub були винайдені і введені у вжиток фірмою ITT Cannon, підрозділом ITT Corporation у 1952 році. У прийнятій цією фірмою системі позначень буква D позначає всю серію роз'ємів D-sub, а друга літера використовується для вказівки розміру роз'єму, виходячи з числа стандартних контактів, які можуть розміститися всередині D-образного екрану (A = 15 контактів, B = 25, C = 37, D = 50, E = 9), далі йде число фактично використовуваних контактів, і літера, що позначає «стать» роз'єми: M — male («тато»), F — female («мама»), P — plug (штепсель/«тато»), S — socket (розетка/«мама»). Наприклад, DB25M означає роз'єм D-sub з екраном, що вміщує 25 контактів і фактичним числом контактів, рівним 25. Контакти в цих роз'ємах знаходяться на відстані 2,77 мм, а ряди знаходяться на відстані 2,84 мм.

Cannon виготовляє також D-sub роз'єм з сполуками крупніше звичайних контактів, які можуть використовуватися для високовольтних або коаксіальних підключень, вони займають позиції декількох стандартних контактів. Так, варіант DB13W3 широко використовувався для відео-роз'ємів високої продуктивності. Він включав в себе 10 звичайних контактів і три коаксіальних, для відеосигналів червоного, зеленого і синього (RGB) кольорів.

Ймовірно тому, що в оригінальному ПК як для паралельного, так і для послідовного портів використовувалися роз'єм DB-25, багато хто, не розуміючи, що «B» в даному випадку означає розмір екрана, стали сам роз'єм D-sub називати DB, замість того, щоб використовувати позначення «DA», «DC» або «DE». Коли для послідовного порту стали використовувати 9-штиркові роз'єми, їх почали називати DB9 замість DE9. Нині досить поширене, що роз'єми DE9 продаються, як DB9. Під DB9 в сучасному світі майже завжди мають на увазі 9-контактний роз'єм з розміром екрану Е.

Зараз існують D-sub роз'єм, які мають стандартні розміри екрану, але більше штирьков, при цьому імена використовують ту ж номенклатуру. Наприклад, DE15 зазвичай знаходиться на VGA кабелях, має 15 штирьков в трьох рядах на екрані розміру E. Повний список роз'ємів такий: DE15, DA26, DB44, DC62 і DD78. Навпаки, за невірним правилами, в яких всі D-sub називаються DB, ці роз'єми часто називаються DB15HD, DB26HD, DB44HD, DB62HD і DB78HD, де «HD» означає «high density» або високу щільність. У них У всіх три ряди штирьков крім DD78 у якого чотири ряди.

Серія роз'ємів з ще більш високою щільністю контактів називається «double density» або подвійний щільності і складається з DE19, DA31, DB52, DC79 і DD100. У всіх цих роз'ємів чотири ряди контактів.

Є ще одне сімейство роз'ємів, які легко переплутати з D-sub, але воно не є його частиною. Ці роз'єми мають назви типу HD50 і HD68 і у них роз'єм у формі літери D, а роз'єм приблизно вдвічі тонше DB25. Вони звичайні в SCSI підключення.

Роз'єми D-sub описані в стандарті DIN 41652. Військові США використовують стандарт MIL-DTL-24308.

Типове використання

Найбільш широко роз'єми D-sub застосовуються для передачі даних по послідовному інтерфейсу RS-232, хоча стандарт рекомендує, але не зобов'язує використовувати для цих цілей роз'єми D-sub. Спочатку в RS-232 використовувалися DB25, але, оскільки багато додатків використовували лише частина передбачених стандартом контактів, стало можливо застосовувати для цих цілей 9-штиркові роз'єми DE9.

В PC 9-ти та 25-штиркові роз'єми використовуються для послідовних портів (RS-232), і для паралельного (IEEE 1284) принтерного порту. У стандарті IEEE 1284 роз'єм DB-25 використовується з боку комп'ютера і іменується «IEEE 1284-A», а з боку принтера використовується роз'єм іншої конструкції «IEEE 1284-B» (перейшов з стандарту Centronics).

Штекер DE9 (або, на ранніх моделях DB25) на задній стороні IBM PC-сумісного комп'ютера — це, звичайно, роз'єм RS-232, вперше введений IBM PC AT в 1984 році. Там же могла розташовуватися і розетка на 9 гнізд, яка представляла собою вихід відеокарти для монохромного, CGA, EGA або моніторів. Хоча всі вони використовували однаковий роз'єм, з відеокартою міг використовуватися монітор тільки відповідного типу, так як підключення монітора іншого типу могло призвести до електричного пошкодження монітора (рідше - відеокарти). Більш сучасні відеокарти (від VGA) стали використовувати роз'єм DE15, де, при тих же габаритах, що у DE9, були розташовані в три ряди 15 контактів. Цей роз'єм також відомий, як HD15, де HD = High Density (Висока щільність), і (що менш точно) DB15 або DB15HD. В даний час (2007-2011 роки) позначення D-sub в описах відеокарт і моніторів використовується виключно для роз'ємів DE15.

З кінця 1970-х і 80-е роз'єми DE9 (без гвинтового кріплення) майже повсюдно використовувалися для підключення керуючих пристроїв (наприклад, джойстиків) до ігрових приставок і домашнім комп'ютерам, ставши стандартом де-факто після того, як такі порти були використані ігрової приставки Atari 2600 і сімействі 8-бітових комп'ютерів Atari. Серед комп'ютерних систем, що використовують ці роз'єми, Atari, Commodore, Amstrad, SEGA. У стандартній конфігурації вони підтримують один цифровий джойстик і пару аналогових пэддлов; на багатьох системах підтримується також комп'ютерна миша і цифрове перо, хоча зазвичай мишу для однієї системи можна використовувати в інший. Роз'єми DE9 використовуються також в деяких ЛВС, таких, як token ring.

Багато джерела безперебійного живлення (ДБЖ) мають роз'єм DE9F, призначений для обміну сигналами з комп'ютером, наприклад, щоб повідомити про зникнення напруги в мережі (або про відновлення його подачі), або про рівень заряду батареї. Багато з цих пристроїв використовують не стандартний інтерфейс передачі даних через послідовний порт, як міг би подумати покупець, а власне розведення. Ця розводка у різних виробників може бути різною, тому що сигнал «харчування відновлено» від одного ДБЖ може бути сприйнято З іншого, як сигнал до відключення комп'ютера. Деякі виробники навмисно використовують нестандартну розведення з метою конкурентної боротьби, і щоб змусити покупця використовувати фірмовий кабель.

До числа використовуваних D-sub роз'ємів відносяться також 15-контактні DA15 (два ряди, 7 і 8 контактів), 37-контактні DC37 (два ряди, 18 і 19 контактів) і 50-контактні DD50 (два ряди по 17 і один — 16 контактів); два останніх використовуються в промисловості. 15-контактний DA15 використовувався для підключення кольорового монітора в ранніх версіях комп'ютерів Macintosh, а також для підключення аналогового джойстика (за розробленим IBM стандартом) на PC (де використовується роз'єм типу «мама»). Багато звукові карти, зокрема, лінійка карт Sound Blasterвід Creative Labs використовують кілька модифікований роз'єм ігрового порту від IBM, що дозволяє підключати MIDI-пристрою (зазвичай сумісні з MPU-401). Роз'єм DA15F використовувався також для з'єднань AUI на мережевих картах в 1980-х і 1990-х, тільки замість звичайного гвинтового кріплення використовувалися бічні засувки. Нарешті, в лінійці ранніх комп'ютерів Macintosh і Apple II використовувався дуже рідкісний 19-контактний роз'єм для підключення зовнішніх флоппі-дисководів.

Типи і варіанти

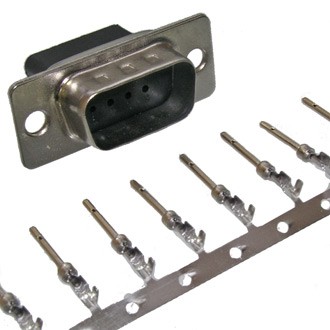

онструктивно роз'єми D-sub існують, щонайменше, чотирьох типів, що розрізняються способом приєднання проводів до контактів. Ці способи включають в себе пайку, проколювання ізоляції, обтиск і припайку до друкованої плати. Паяні контакти використовують порожнини, куди вставляються очищені від ізоляції проводу та вручну паяються. При проколюванні ізоляції кабель вставляється в затискачі і одночасно проколюються всі дроти. Це дуже швидкий спосіб складання, але вимагає використання плоского кабелю, який не завжди зручний. При обтисканні очищені від ізоляції контакти вставляються в порожнині на задній частині контакту, ці порожнини здавлюються спеціальним обтискним інструментом, після чого контакт вставляється в роз'єм. Такий спосіб кріплення зручний в ситуаціях, коли який-небудь контакт пошкоджений, або необхідно провести модифікації в схемі. При пайку до друкованої плати підходящі до контактів дроту зазвичай згинають під прямим кутом, так, щоб кабель можна було б підключати паралельно платі. Конструкції, що містять припаяні таким чином D-роз'єми, зазвичай маються на материнських платах стандарту ATX, крім цього зустрічаються рідко.

Роз'єми вдвічі меншого, ніж D-sub, розміру іменуються Microminiature D, або micro-D; це назва є торговою маркою ITT Canon. Цей роз'єм використовується в промисловості. Деякі виробники випускають також nano-D роз'єми, які ще в два рази менше.
