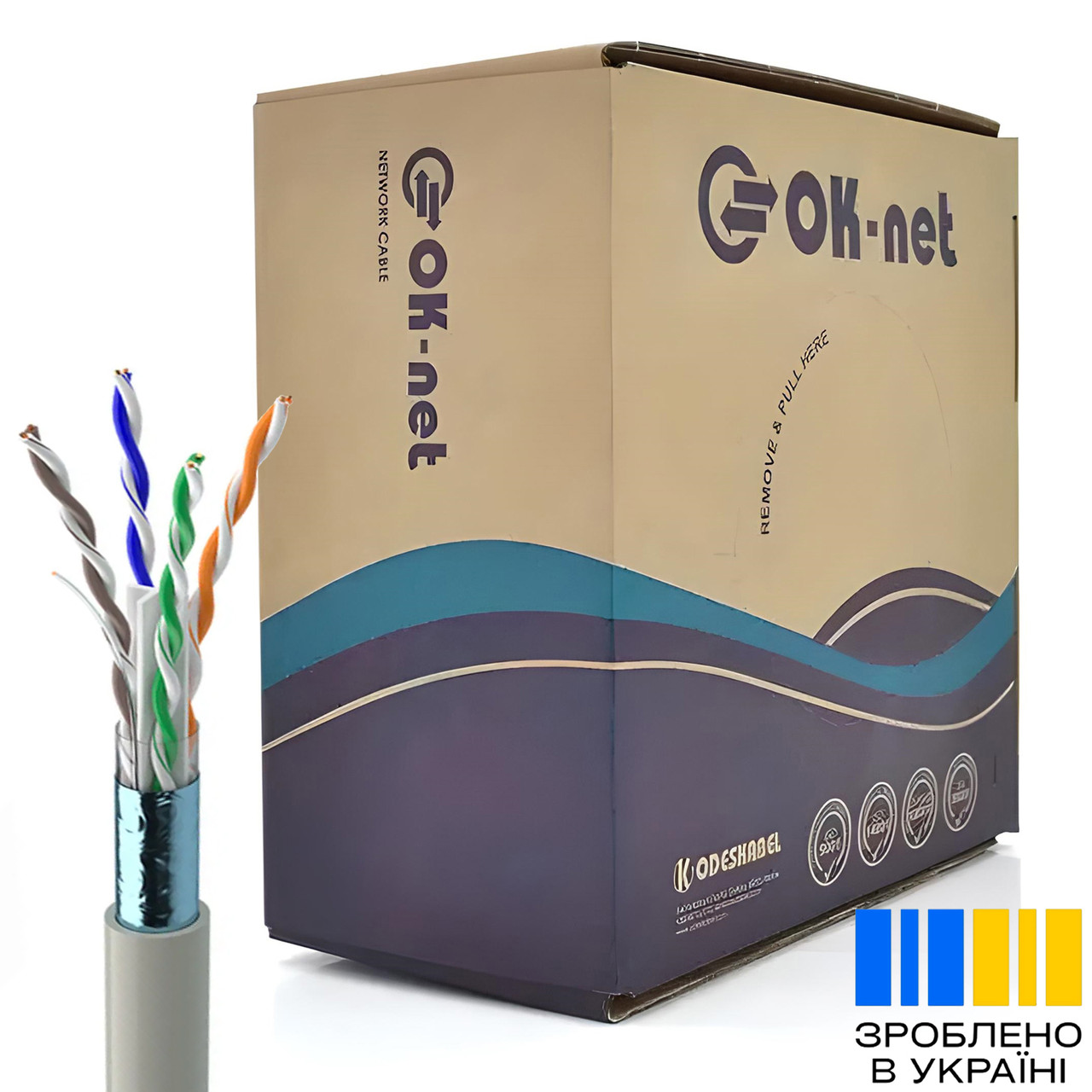

Вита пара КПВЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6) (7932020), бухта 305 м

Вита пара КПВЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6) (7932020), бухта 305 м

  • В наявності
  • Оптом і в роздріб
  • Код: 7932020

8 762,04 ₴/бухта

Показати оптові ціни
+380 (67) 306-72-75
  • +380 (95) 430-14-16
повернення товару протягом 14 днів за рахунок покупця
Вита пара КПВЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6) (7932020), бухта 305 м
Вита пара КПВЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6) (7932020), бухта 305 мВ наявності
8 762,04 ₴/бухта
+380 (67) 306-72-75
  • +380 (95) 430-14-16
Опис
Характеристики
Інформація для замовлення
Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T (до 55 метрів)

Типова конструкція

Структура кабелю

1. Струмопровідна жила (ТПЖ): мідна відпалений дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Роздільник пар (кордель): ПЕ або LSFRZH
5. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
6. Екран сердечника: алюмополімерної стрічка (металом всередину)
7. Дренажний провідник: мідна луджена дріт діаметром 0,4 мм (під екраном)
8. Оболонка: ПВХ

Стандарти/ТУ

Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2

Основні техніко-експлуатаційні характеристики

Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 0С



Параметр Од. зм. Значення
Робоча ємність, не більше нФ/км 56
Електричне опір тпж постійному струму: Ом/км
- при діаметрі тпж 0,54 мм, не більше   83
- при діаметрі тпж 0,57 мм, не більше   88
Омическая асиметрія жив у парі, не більше % 2
Електричний опір ізоляції, не менше ГОм/км 5
Номінальна швидкість поширення сигналу % 68
Модуль хвильового опору Ом
-в діапазоні частот від 1 до 100 МГц   100 +/-15
-в диапазоне частот от 101 до 250 МГц   100 +/-22
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд кВ 2,5



Характеристики передачи сигнала при 20 0 C



Частота, МГц 1 4 10 16 20 31,25 62,5 100 250
Собственное затухание, дБ/100 м, не более 2,1 3,8 6 7,6 8,5 10,7 15,5 19,9 33
NEXТ, дБ, не менее 75,3 66,3 60,3 57,2 55,8 52,9 48,4 45,3 39,3
PS NEXТ, дБ, не менее 72,3 63,3 57,3 54,2 52,8 49,9 45,4 42,3 36,3
ELFEXТ, дБ, не менее 68 56 48 43,9 42 38,1 32,1 28 20
PS ELFEXТ, дБ, не менее 65 53 45 40,9 39 35,1 29,1 25 17
Return Loss, дБ, не менее 20 23 25 25 25 23,6 21,5 20,1 17,3



Информация для заказов



Код Наименование Оболочка Диаметр ТПЖ, мм Диаметр проводника, мм Диаметр/размер кабеля, мм Упаковка Рассчетная масса, кг/км
49342 КПВЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6) ПВХ 0,57 1,11 6,9 фанерна котушка 305/500/1000 м 49,5
7932024 КПВонг-HFЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6 LSOH) LSZH 0,57 1,11 6,9 фанерна котушка 305/500/1000 м 49,9
7932106 КПВнг-HFЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6 LSFROH) LSZFRZH 0,57 1,11 6,9 фанерна котушка 305/500/1000 м 55,7
7932020 КПВЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6) ПВХ 0,54 1,03 6,7 фанерна котушка 305/500/1000 м 46,1
7932025 КПВонг-HFЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6 LSOH) LSZH 0,54 1,03 6,7 фанерна котушка 305/500/1000 м 46,5
7932109 КПВнг-HFЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6 LSFROH) LSZFRZH 0,54 1,03 6,7 фанерна котушка 305/500/1000 м 49,2
Основні
ВиробникОдескабель
Країна виробникУкраїна
Користувальницькі характеристики
ЗастосуванняПВХ-пластикат (внутриннее застосування)
Категорія кабелюCat.6 (до 10гбіт/с, до 55м)
Стандарт кабелюF/UTP (загальний екран)
Діаметр жили0,54
