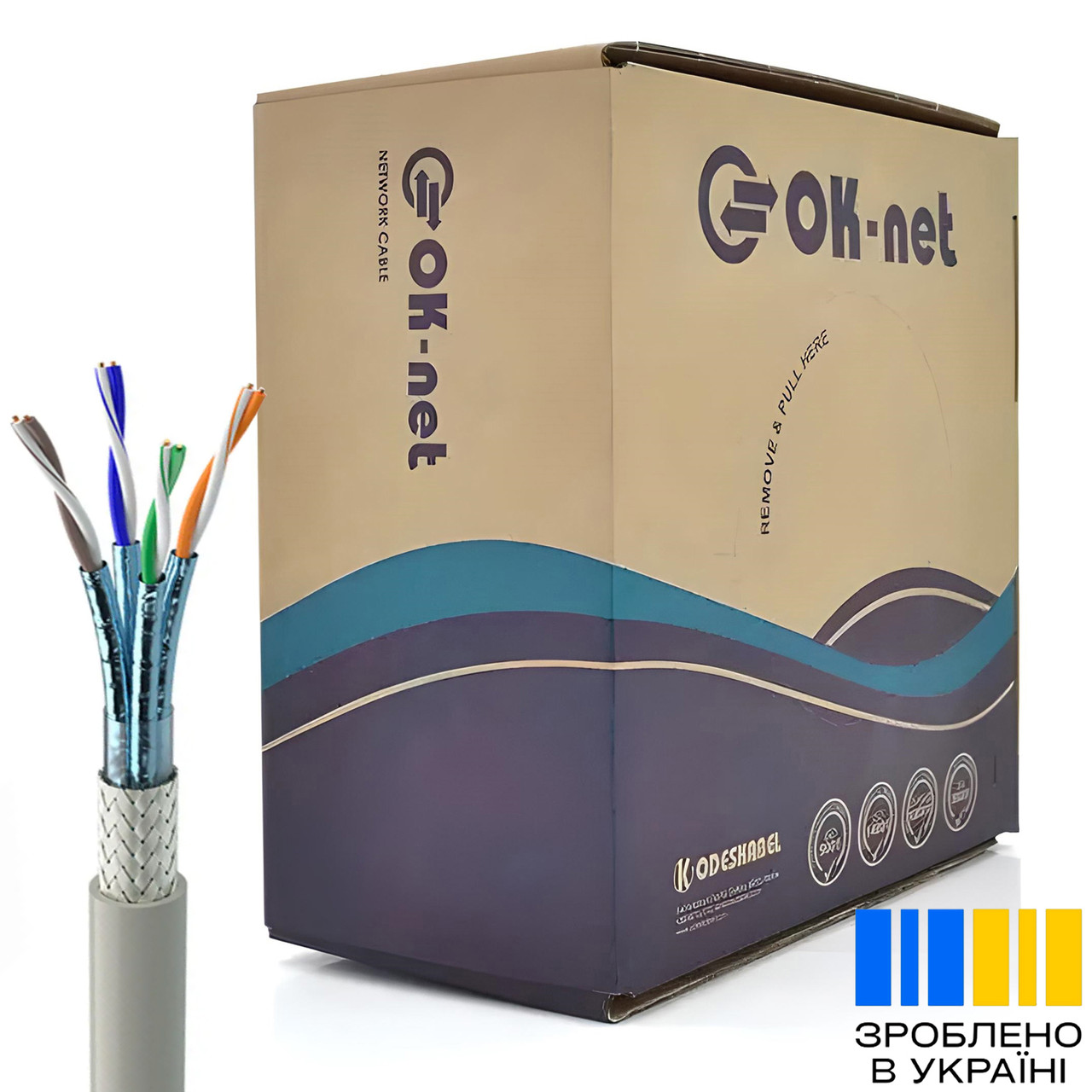

Lan-кабель КПпВО-ВПЭ (600) 4*2*0,56 (S/FTP cat.7) (7935040), бухта 305 м.
- В наявності
- Код: 7935040
10 595,70 ₴/бухта
- +380 (95) 430-14-16
PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T, 10GBASE-T
Типова конструкціяСтруктура кабелю
1. Струмопровідна жила (ТПЖ): мідна відпалений дріт
2. Ізоляція: плівко-пориста, ПЕ
3. Пара: два ізольованих провідників, скручених разом з узгодженими кроками і з наступного колірної ідентифікацією:
- пара 1: біла/синя
- пара 2: біла/помаранчева
- пара 3: білий/зелений
- пара 4: білий/коричневий
Екран пари: алюмополімерної стрічка (металом назовні)
4. Поясна ізоляція: плівка ПЕТ-Е, без перекриття
5. Екран сердечника: оплетка з мідної лудженої дроту
6. Оболонка: ПВХ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-4-1, ТУ У 27.3-05758730-097:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
| Параметр | Од. зм. | Значення |
| Робоча ємність, не більше | нФ/км | 56 |
| Електричне опір тпж постійному струму, не більше | Ом/км | 75 |
| Омическая асиметрія жив у парі, не більше | % | 2 |
| Електричний опір ізоляції, не менше | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 80 |
| Модуль хвильового опору | Ом | |
| -в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| -в діапазоні частот від 101 до 250 МГц | 100 +/-22 | |
| -в діапазоні частот від 251 до 600 МГц | 100 +/-25 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 | 500 | 600 |
| Власне загасання, дБ/100 м, не більше | 2 | 3,7 | 5,9 | 7,4 | 8,3 | 10,4 | 14,9 | 19 | 31 | 45,3 | 50,1 |
| NEXТ, дБ, не менше | 78 | 78 | 78 | 78 | 78 | 78 | 75,5 | 72,4 | 66,4 | 61,9 | 60,7 |
| PS NEXТ, дБ, не менше | 75 | 75 | 75 | 75 | 75 | 75 | 72,5 | 69,4 | 63,4 | 58,9 | 57,7 |
| ELFEXТ, дБ, не менше | 78 | 78 | 75,3 | 71,2 | 69,3 | 65,4 | 59,4 | 55,3 | 47,3 | 41,3 | 39,7 |
| PS ELFEXТ, дБ, не менше | 75 | 75 | 72,3 | 68,2 | 66,3 | 62,4 | 56,4 | 52,3 | 44,3 | 38,3 | 36,7 |
| Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 | 17,3 | 17,3 | 17,3 |
| Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Щільність обплетення | Діаметр/розмір кабелю, мм | Упаковка | Розрахункова маса, кг/км |
| 7935040 | КПпВО-вторинного поліетилену (600) 4*2*0,56 (S/FTP cat.7) | ПВХ | 0,565 | 1,35 | 31% | 6,8 | фанерна котушка 305/500/1000 м | 50,3 |
| 7935041 | КПпВонг-HFО-вторинного поліетилену (600) 4*2*0,56 (S/FTP cat.7 LSOH) | LSZH | 0,565 | 1,35 | 31% | 6,8 | фанерна котушка 305/500/1000 м | 50,7 |
| 7935060 | КПпВнг-HFО-вторинного поліетилену (600) 4*2*0,56 (S/FTP cat.7 LSFROH) | LSZFRZH | 0,565 | 1,35 | 31% | 6,8 | фанерна котушка 305/500/1000 м | 50,7 |
| Основні | |
|---|---|
| Виробник | Одескабель |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Застосування | ПВХ-пластикат (внутриннее застосування) |
| Категорія кабелю | Cat.7 (до 10гбіт/с) |
| Стандарт кабелю | S/FTP (экрвн пари + оплітка) |
| Діаметр жили | 0,56 |
- Ціна: 10 595,70 ₴/бухта
